DM15 R2Rの同軸出力機能の使用方法について

1. DM15 R2Rの電源を入れて出力スイッチを「SPI OUT」に切り替えます

2. 対応する光デジタルまたは同軸変換ケーブルを使用して、DM15 R2Rと後段のデコードデバイスを接続します

3. DM15 R2Rの再生ボタンを短押しすると同軸信号が出力されます

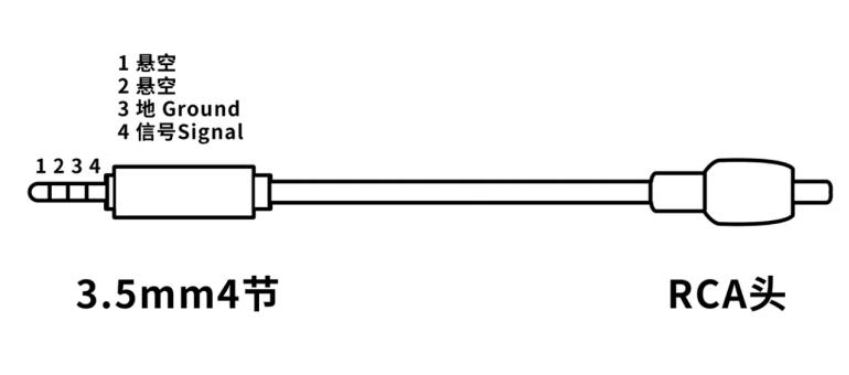

注：同軸・光デジタルデコードは背面の3.5mm出力端子に接続する必要があります。同軸ケーブルのピン配置は以下の通りです。外部ケーブルを使用する際の参考にしてください。
